Marquage-piquetage de réseaux enterrés
en Île-de-France

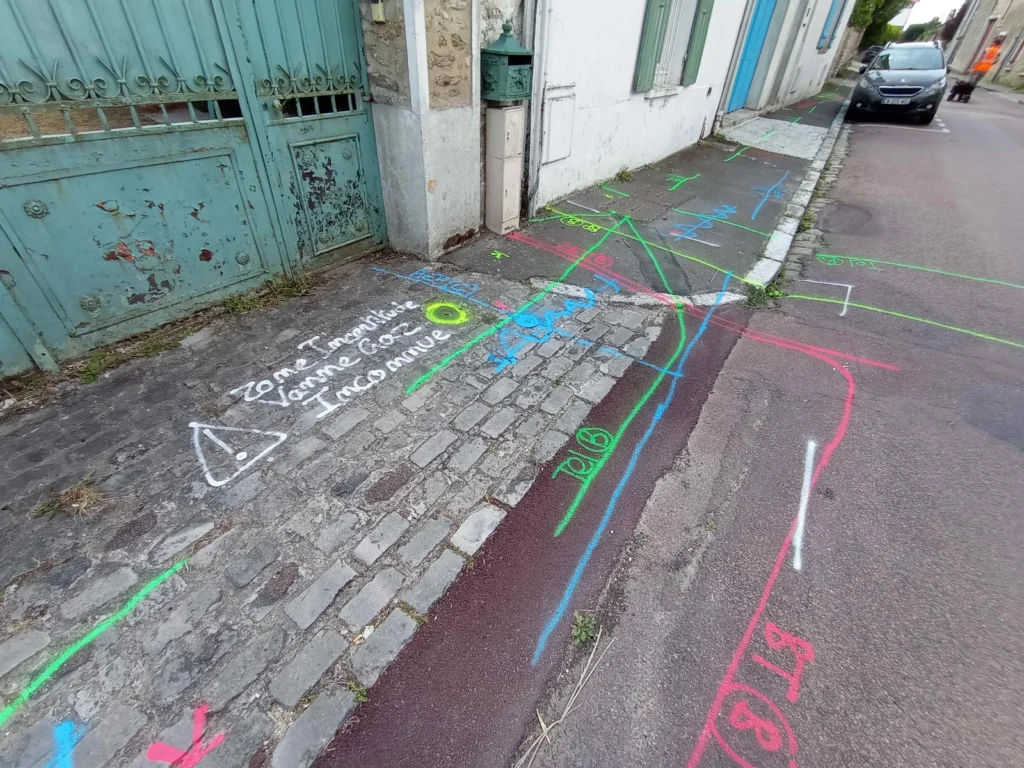

Le marquage-piquetage avant chantier consiste à matérialiser physiquement sur le terrain la position des réseaux souterrains (gaz, électricité, eau, télécoms, assainissement). Un technicien localise les canalisations et câbles grâce à des équipements de détection spécialisés, puis en trace le parcours au sol avec des peintures ou des piquets, selon un code couleur normalisé (norme NF P 98-332). La différence entre marquage et piquetage ?

• Le marquage désigne la matérialisation par tracé peint,
• le piquetage l’utilisation de balises physiques pour indiquer les axes et profondeurs.

Les deux sont souvent réalisés ensemble dans la même intervention de marquage-piquetage.

Depuis l’arrêté du 15 février 2012 (réforme DT/DICT), tout maître d’ouvrage qui envisage des travaux à proximité de réseaux enterrés doit obligatoirement déposer une déclaration. La DT (Déclaration de projet de Travaux) est envoyée en phase projet, la DICT (Déclaration d’Intention de Commencement de Travaux) en phase exécution. Les exploitants de réseaux répondent en indiquant la position estimée de leurs ouvrages. C’est là que le marquage piquetage intervient : il matérialise sur le terrain ces informations avec une précision bien supérieure aux plans papier, souvent anciens ou incomplets.

L’article R.554-27 du code de l’environnement est explicite : le marquage doit couvrir l’emprise des travaux et au moins 2 mètres autour, être mis en place avant le démarrage et maintenu jusqu’à la fin du chantier. En l’absence de marquage-piquetage ou en cas de marquage insuffisant, le responsable engage sa responsabilité civile et pénale en cas d’endommagement d’un réseau.

La réglementation définit trois classes de précision selon le niveau d’incertitude acceptable. La classe de précision A est la plus exigeante : la localisation est fiable, généralement obtenue par détection terrain professionnelle. La classe B correspond à une position estimée (plans d’exploitants). La classe C indique une position très approximative ou inconnue (zone à traiter avec la plus grande prudence). Atteindre la classe de précision A, exigée dans de nombreux marchés publics et chantiers sensibles, nécessite une prestation de détection de réseaux réalisée par un professionnel équipé.

Tous les réseaux enterrés sont potentiellement concernés, dès lors que des travaux sont réalisés à proximité. Chaque catégorie présente des caractéristiques physiques différentes (matériaux, profondeur d’enfouissement, âge de l’installation) ce qui implique d’adapter les techniques de détection utilisées sur le terrain.

• Réseaux sensibles : gaz, hydrocarbures, produits chimiques (risque physique direct en cas de rupture).
• Réseaux électriques : lignes haute tension (HTA/HTB), réseau de distribution basse tension (BT).
• Télécoms : fibres optiques, câbles cuivre, fourreaux.
• Réseaux hydrauliques : adduction d’eau potable, assainissement, eaux pluviales.
• Réseaux thermiques : chaleur urbaine, climatisation.
• Éclairage public et signalisation routière.

Avant toute intervention sur le terrain, les récépissés de DT/DICT sont analysés en détail. Les plans fournis par les exploitants de réseaux sont étudiés pour identifier les tracés probables, les zones de croisement et les secteurs à risque. Si des informations manquent ou semblent incohérentes avec la réalité du terrain, nous le signalons avant de commencer . Cette phase de préparation conditionne directement l’efficacité et la sécurité de l’intervention de marquage-piquetage.

Localitech combine deux technologies complémentaires pour maximiser la précision de détection :

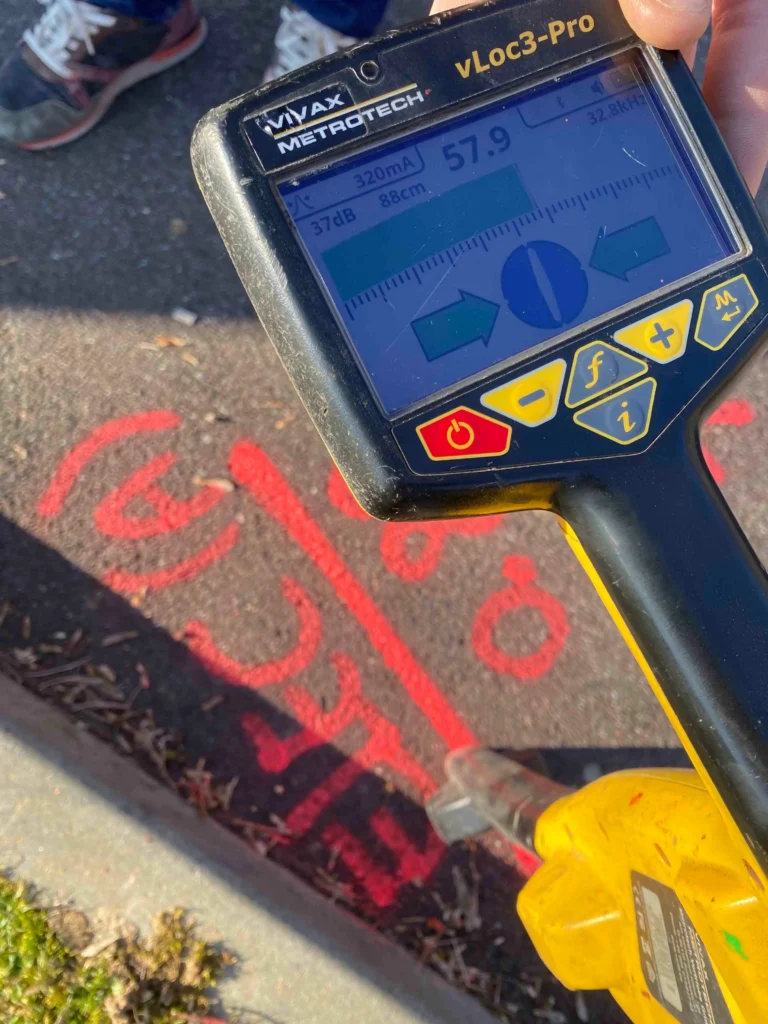

• la détection électromagnétique (adaptée aux réseaux conducteurs comme les câbles électriques et canalisations métalliques).
• le géoradar GPR (Ground Penetrating Radar, efficace sur les réseaux non conducteurs en PVC, fibres optiques, béton).

La combinaison des deux méthodes permet d’atteindre une couverture optimale sur le terrain, quel que soit le type de réseau enterré présent, même en milieu urbain dense où les réseaux souterrains se superposent à des profondeurs variées.

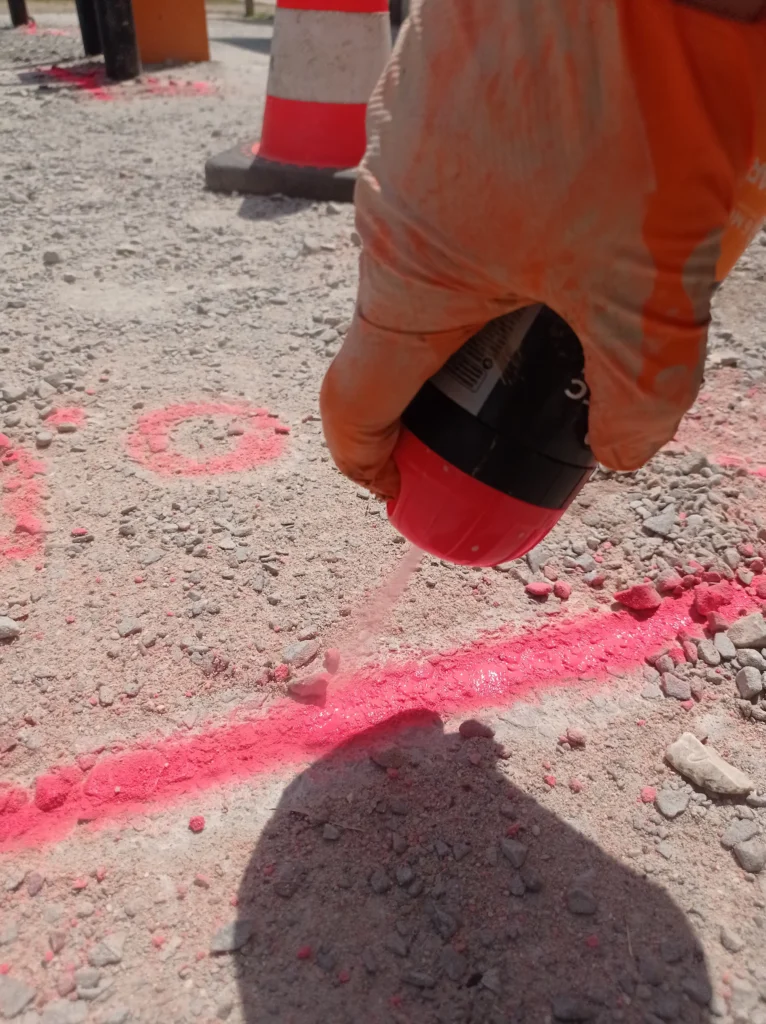

Une fois les réseaux enterrés localisés, leur tracé est matérialisé selon la norme NF P 98-332. Chaque couleur correspond à un type de réseau :

À l’issue de chaque prestation de marquage piquetage, un rapport complet est remis : localisation géoréférencée des réseaux détectés, incertitudes de mesure, photos datées du marquage sur le terrain, et selon les besoins, un plan numérique directement exploitable en bureau d’études ou en conduite de projet. Ce document constitue la trace qui vous protège en cas de litige ou de contrôle.

La réglementation impose que les intervenants à proximité de réseaux souterrains disposent d’une formation AIPR (Autorisation d’Intervention à Proximité des Réseaux). Trois niveaux existent : AIPR Opérateur (pour les exécutants au contact du sol), AIPR Encadrant (pour les responsables de chantier), AIPR Concepteur (pour les maîtres d’œuvre). En pratique, de nombreux marchés publics imposent l’AIPR Encadrant pour le prestataire de marquage-piquetage. Les équipes de Localitech sont titulaires de l’AIPR, condition indispensable pour intervenir dans les règles de l’art.

Un marquage mal réalisé ou incomplet peut avoir des conséquences graves : rupture d’une canalisation de gaz, coupure du réseau électrique d’un quartier, endommagement de fibres optiques critiques. Ces incidents engendrent des coûts de réparation élevés, des retards de chantier et exposent les équipes à des risques physiques sérieux.

Faire appel à un prestataire spécialisé, c’est bénéficier :

• d’une maîtrise des équipements de détection adaptés à chaque type de réseau
• d’une connaissance approfondie du cadre réglementaire DT/DICT
• d’une traçabilité documentaire conforme aux exigences des maîtres d’ouvrage et des assureurs
• d’une restitution géoréférencée exploitable immédiatement

Les erreurs de marquage réalisées par des équipes non spécialisées sont l’une des principales causes d’endommagement de réseaux en France. Selon les données publiées par l’Observatoire national DT-DICT, plusieurs milliers d’incidents sont recensés chaque année, dont une part significative aurait pu être évitée par un marquage piquetage rigoureux.

Le coût dépend de la surface à couvrir, du nombre de réseaux présents, de la complexité du site (milieu urbain dense, superposition de réseaux souterrains, accessibilité) et du niveau de restitution attendu. Un chantier en zone dégagée avec peu de réseaux enterrés sera moins coûteux qu’une intervention en centre-ville dense. Chez Localitech, le devis est gratuit et établi sur la base de votre situation réelle. Contactez-nous pour obtenir une estimation adaptée à votre projet.

Localitech intervient sur l’ensemble de la région Île-de-France, avec une implantation forte dans les Yvelines (78).

Nos équipes se déplacent sur site dans des délais adaptés aux contraintes de vos chantiers, qu’il s’agisse de projets de voirie, de lotissements, d’aménagements urbains ou de construction.

Zones couvertes : Versailles, Saint-Germain-en-Laye, Rambouillet, Mantes-la-Jolie, Poissy, Houdan, et plus largement l’ensemble du département 78 et les départements limitrophes (75, 91, 92, 93, 94, 95).

Le marquage-piquetage est une étape non négociable dans la préparation d’un chantier. Il protège vos équipes, limite les risques d’incidents sur les réseaux souterrains, et vous met en conformité avec vos obligations réglementaires issues de la réforme anti-endommagement de 2012.

Localitech vous accompagne de la détection terrain jusqu’à la restitution documentaire. Contactez-nous pour obtenir un devis de marquage-piquetage adapté à votre projet.
